(1)L型門式起重機吊車安裝前準備

1、拆下運往安裝地點的起重機

1.1設備技術文件是否齊全，應包括:產品合格證(一份)、安裝安裝、交貨驗收及使用維護說明(一份)、安裝安裝附加圖紙(一份)、維修使用及耗材附加圖紙(一份)。

1.2根據設備裝箱單檢查設備、材料和附件的型號、規格和數量，以滿足設計和設備技術文件的要求，是否有完整的出廠合格證和必要的出廠檢驗記錄。

1.3檢查機電設備在運輸狀態下是否有變形損傷、銹蝕，鋼絲繩是否有銹蝕、彎曲、扭結、開裂、松動。

1.4檢查起重機與建筑物之間的z小安全距離是否符合要求。

1.5吊車軌道及車輛齒輪，在吊車安裝前，詳細檢查是否符合JBJ31-96《吊車設備安裝工程施工及驗收規范》第三章的要求。

1.6從安裝現場清除不良施工雜物，在施工現場周?chē)O(shè)置明顯施工標志。

1.7熟悉安裝起重機的相關技術信息，掌握安裝起重機的相關技術資料。

1.8檢查安裝安裝附加圖紙及相關技術文件中的技術要求，認真研究安裝安裝的具體程序。

1.9由于搬運不當、儲存不良，超過規定誤差的缺陷及部件應按技術要求進行調整和修理。金屬結構的缺陷必須在地上糾正，否則不得豎起。

1.10將地錨放在固定腿位置的兩側。

(2)L型門式起重機吊車橋安裝

跨越主梁的起重機，僅限于制造條件，是分階段制造的。因此，首先在安裝現場選擇場地，用預裝好的螺栓連接幾座橋梁，形成一個整體。當連接時，你可以使用鋪好的手推車作為水平參考運行軌道表面。另一組一定高度的擱架作為主梁橫向參考。如圖所示，將橋放在欄桿和架子上。you選地放置在支撐面上與腿連接，兩端支撐面上小車軌道的水平標高用電平計測量。求出兩端兩點的相同高度。以這2個點為零點，根據圖紙和表1的技術要求，用千斤頂填充拋物線形狀和經度。對于彎曲度和翹曲度，箱梁應放置在大箱體下部，框架梁應放置在每個節點。

測量跨度(指的是在這個時間跨度剛性腿的中心之間的距離表面和中心的靈活的腿支持),橋的對角線偏差,主要的水平側彎梁,高度差和小車鋼軌接頭的橫向錯位后所有的指標都滿足指定的技術要求,緊固所有螺栓接頭。鉸鏈螺栓連接部分應按圖紙規定的公差進行鉸孔，然后將鉸鏈孔螺栓緊固，不得隨意更換。

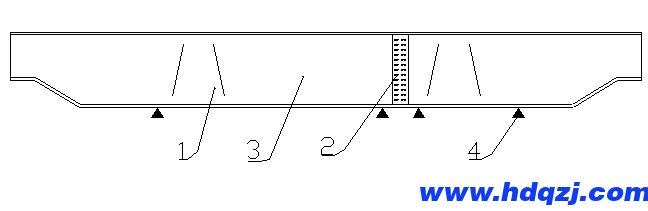

(1)主梁腿連接架(2)主梁連接板(3)主梁(4)座墊架

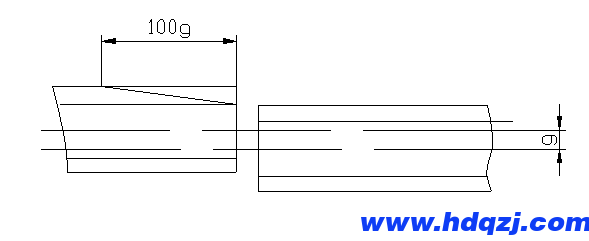

當所有指標均達到技術要求，且只有有軌電車節點的高度差超過標準時，可將上軌節點做斜率，如

下圖所示。
