電動葫蘆斷火限位開關詳細介紹：

　　起重設備斷火限位開關是限位開關的一種(也是電動葫蘆起吊限位開關，一般說成電動葫蘆斷火限位開關)，斷火便是斷開開關電源，推動弄好啦的鋼絲繩鋼絲繩卷筒上有一個能隨圈繩是多少而徑向運動的導繩器，恰好是它推動擺桿在擺桿在起重吊鉤升到一定水平時使行程開關斷掉，斷開起吊電動機開關電源，避免出現安全事故。

電動葫蘆斷火限位開關特性：

　　起重設備斷火限位開關特性是姿勢時可立即斷開電機主開關電源，而不先要斷開控制電路開關電源再斷開主開關電源，還做為當交流接觸器斷路器黏連斷不動主開關電源的再維護。可安裝在整體機身以外，有利于維修。斷點火器的布線基本原理并不繁雜，但是布線時確實有好多人接不太好，下邊解讀電動葫蘆斷火限位開關原理和電線接法。

電動葫蘆斷火限位開關原理：

　　電動葫蘆斷火限位開關關鍵有聲響斷路器，推位桿(姿勢桿)，底座，蓋及外殼等所構成，做起升鉤升高或降低到一定極限位部位時，對斷火限位開關往上拉支撐桿造成推或拉的姿勢，使在其中一對聲響斷路器開斷，斷開主開關電源，進而起限位開關功效，當推支撐桿及姿勢桿校準時，在扭簧力的作用下，合觸與此同時再次合閉。

起重設備斷火限位開關電線接法：

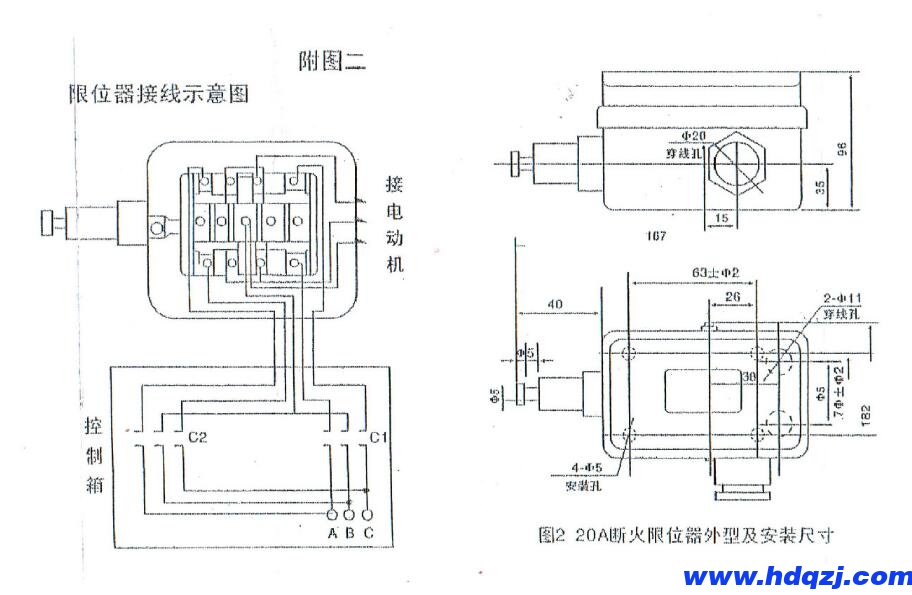

　　電動葫蘆斷火限位開關的接線方法

　　電動葫蘆斷火限位開關電線接法：

　　有7個線，在其中1根做對公線【一般選B】，限位開關時斷掉2相，

　　姿勢桿拉：1-5通2-6通3-5斷掉4-6斷掉

　　姿勢桿推：3-5通4-6通1-5斷掉2-6斷掉

　　7僅僅個接線端子排，正中間相立即收到電動機上

電動葫蘆斷火限位開關運用范疇：

　　起重設備斷火限位開關適用溝通交流50HZ額定電流到380V，額定電壓到40A的線路中，供鋼絲繩式駕駛作升降機限位開關維護的用處，可立即開斷電機的主控制回路，也可用以電動式鏈環胡蘆。

電動葫蘆斷火限位開關操縱駕駛路線電路原理圖：

電動葫蘆斷火限位開關構造：

　　起重設備斷火限位開關設備由斷火限位開關和擺桿構成。斷火限位開關安裝于起吊電機接線箱上，用以起吊組織的左右限位開關維護。斷火限位開關用于限定胡蘆式起重設備各單位在一定安全性范疇內運作，安裝在各組織行程安排的終點站，對電機推行操縱的維護家用電器。電動葫蘆斷火限位開關是組裝在起吊電動機電動機軸上，與電動葫蘆本身的限位開關桿配套設施應用，進而做到升高，降低雙重限位開關的目地。做起升鉤升高或降低到一定極限位部位時，對斷火限位開關往上拉支撐桿造成推或拉的姿勢，使在其中一對聲響斷路器開斷，斷開主開關電源，進而起限位開關功效，當推支撐桿及姿勢桿校準時，在扭簧力的作用下，合觸與此同時再次合閉。
